Тема: Переломка "Краб"

[bmv1962]

вторая - 4,44

4,54 там ГП.

[Лесник-61]

bmv1962,

[Бэндэр]

Посмотрите на замки спинки заднего сиденья Ока- самое простое, а если хочется полноценного замка- мтз

[Тalgat-53]

 Крутится мысль мотор с вариатором поставить на отдельный подрамник. Где то видел, ткните, плиз, кто знает ...

[лесник 83]

Крутится мысль мотор с вариатором поставить на отдельный подрамник. Где то видел, ткните, плиз, кто знает ...

Инициатором сего был пожалуй евгеха, но на лунках, пропало. Может на "лунохода нет" перенесли? По его образцу  я на третьем аппарате такой конструктив сделал. Только сразу скажу, что на едином подрамнике была и кпп 010, т.к. присутствовало понижение с вариатора на кпп в виде ЦР. Колебания отрабатывал кардан = шрус + крестовина на мосты. Но и в твоей схеме (без понижения) должно работать.

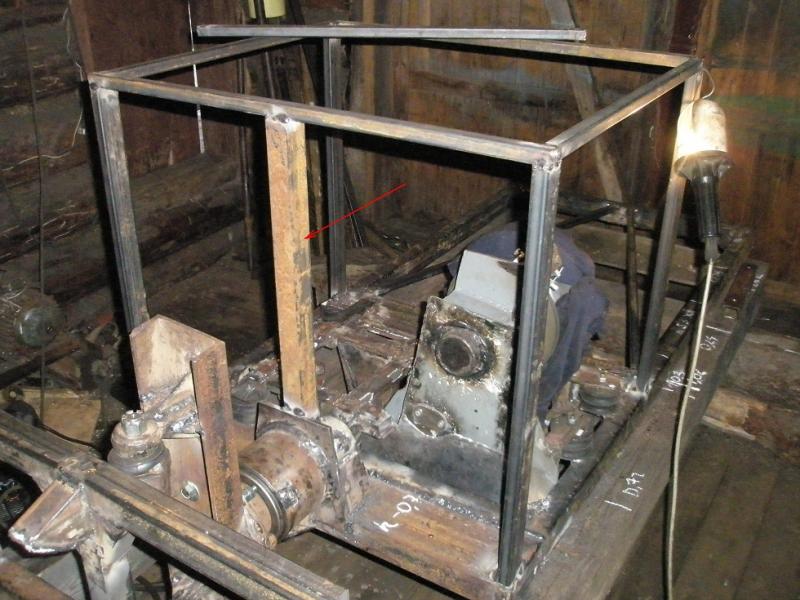

Подрамник из профтрубы 20х40 располагается на подушках движка ваз  07. Двиг и вариатор на подрамнике жёстко, ессно. На домашнем компе вроде сохранились фото, вечером гляну.

[boris_a]

Подрамник из профтрубы 20х40 располагается на подушках движка ваз  07.

Видел в интернете несколько моноблоков на подрамниках. Подушки 01 жесткие, может лучше подвесить на новые нивовские раздаточные? Так будет безопаснее, если что. Переломки часто ложатся набок.

[Тalgat-53]

мотор с вариатором поставить на отдельный подрамник.

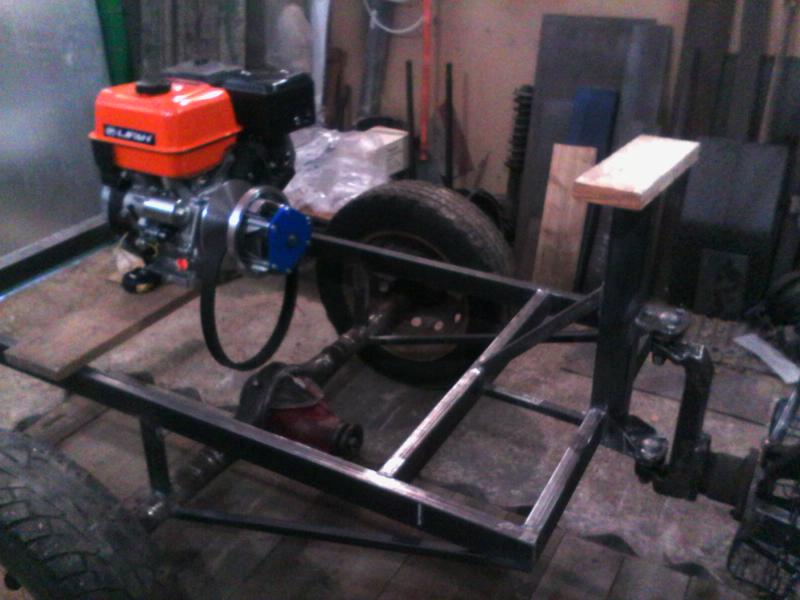

Поприкидывал, че то не получается - у меня ведомый будет ниже мотора, иначе столкнусь с проблемой привода от вариатора на КПП по углам крестовин. Опускать мотор ниже не хочется (не считая толщ. доски) Белая черта на лонжероне - край колеса. И с переду до бампера остается 10 см.

[boris_a]

Поприкидывал, че то не получается - у меня ведомый будет ниже мотора,

Необязательно ставить двигатель по центру рамы, можно его сместить в любую сторону, тем самым ведомый можно поднять до нужного уровня. А развесовку с другой стороны отцентровать бардачком с инструментом и аккумулятором.

[Тalgat-53]

ведомый можно поднять до нужного уровня.

Нельзя поднять из-за кардана на КПП - крестовины не дадут. Я это прошел на Крабике.

[SLOW]

Поприкидывал, че то не получается - у меня ведомый будет ниже мотора, иначе столкнусь с проблемой привода от вариатора на КПП по углам крестовин. Опускать мотор ниже не хочется (не считая толщ. доски)

Тalgat-53,  Извини за глупый вопрос, а разве обязательно подрамник должен быть в виде плоской рамы.
Что мешает сделать жесткую этажерку из такой же проф трубы, а ее в свою очередь, подвеить на подушках

[Тalgat-53]

Тalgat-53,  Извини за глупый вопрос, а разве обязательно подрамник должен быть в виде плоской рамы.
Что мешает сделать жесткую этажерку из такой же проф трубы, а ее в свою очередь, подвеить на подушках

Я думал о таком варианте. Останавливает недостаточная жесткость, а громоздкий и тяжелый не хочется. В случае приварки к лонжеронам рамка будет работать и на растяжение. В общем думаю.

[Пянда]

Нафиг и подрамник при такой компоновке? Нужен только чтоб грохот движка на раму не шел. Двигатель поставь на подушки , бурановские, они компактные, не знаю только длинны шпильки хватит нет. Можешь любой конструкции в принципе. А от вариатора грохота нет, а шум через воздух, так и так будет.

[SLOW]

Нафиг и подрамник при такой компоновке? Нужен только чтоб грохот движка на раму не шел. Двигатель поставь на подушки , бурановские, они компактные, не знаю только длинны шпильки хватит нет. А от вариатора грохота нет, а шум через воздух, так и так будет.

Смысл подрамника в том что межцентровое расстояние вариатора не гуляет из за подушек

[Пянда]

Если подушки цельнолитые, то давление вертикальное минимально, в отличие горизонтальной конструкции. В данном случае можно пренебречь. Передаточное может при нагрузке меняться лишь на ноль целых... зато железа будет килограмм на 10 меньше.
PS: на 10 то наверно я подзагнул. Для вариатора подрамник то все равно свой так и так надо делать.

[Пянда]

Смысл подрамника в том что межцентровое расстояние вариатора не гуляет из за подушек

На буране и прочих снегоходах как то с этим ездят ведь?

[петрович51]

Тоже задавался целью, двигатель и вариатор разместить на подрамнике.  И фото было. Сделан подрамник из реактивных тяг Ваз. И тяги Нивовские приготовил. Но так, и не собрался сделать.
Или ? Был отзыв что, плохо гасят вибрацию ? Подзабыл.

[Тalgat-53]

Нафиг и подрамник при такой компоновке?

Пожалуй, на фиг. Лишнее железо - и так, че то, многовато его становится. В общем надо делать по аналогии Крабика.

[Пянда]

Только надо будет не забыть учесть при выборе схемы крепежа двигателя через подушки, что со стороны вариатора они будут работать вниз на сжатие, а со стороны кикстартера - наоборот, вверх, на разрыв. Чем жестче резина, тем меньше сжатие между вариаторами. Надо выбрать золотую середину в плотности и варианте крепления со стороны кикстартера. Перед закрепить на уголок, а уголок на поперечине рамы через рессорные подушки волга, уаз вдоль поперечины, как вариант. А зад через плоские подушки.

[Пянда]

Лишнее железо - и так, че то, многовато его становится.

Бак штатный я бы снял (тяжел). Нередко от вибрации крепление лопает, и сколько в баке бензина ни фига не видно. Я рядом у стенки поставил канистру полиэтиленовую на 10 литров, на угол. Качает пневмонасосик от скутера Хонда Дио (только у китайских копий нет обратного клапана внутри, или доделывать, или обратку до карбюратора в бак ставить. И краник штатный можно не закрывать, нагрузки на клапан поплавка  при неработающем нет, не перельет, что бывает со штатным баком ). Лишняя масса вниз ушла, бензин всегда видно, ручкой риски по литражу прямо на канистре начертил, в углу остаток бензина при любом наклоне всегда у конца трубки заборника. Наливать можно хоть полную, хоть половину.Термозащиту с глушака тоже снял. Глушаку трястись опять же полегче. Приклепал квадрат тонкой оцинковки на крышку воздухана, перекрыв глушак, чуток вверх отогнул и этого экрана вполне за глаза. Сверху пластмассовая крышка капота в 10 см, даже в жару без последствий.

[лесник 83]

Пожалуй, на фиг. Лишнее железо - и так, че то, многовато его становится. В общем надо делать по аналогии Крабика.

Дело хозяйское. Тем паче что ведомый нижнего (вертикального) расположения, у меня горизонтальное.
Но фоты "обязан" закинуть.

Подушки 01 жесткие, может лучше подвесить на новые нивовские

В купе всё: двиг, варики, ЦР, кпп 010 тоже не мало весит. Да и что было, то стало.
