Тема: Переломка "Краб"

[Adler]

У меня такие https://www.vseinstrumenti.ru/product/okonnyj-mehanizm-skobyanoj-zr2-tsink-002576-4210644/ https://www.vseinstrumenti.ru/product/vreznaya-ruchka-zavertka-starfix-tsink-smp-94027-1-7517347/

Я такой же , кстати , на заднюю дверцу поставил . Горизонтально ручка-закрыто , вверх - открыто .

[Тalgat-53]

Я такой же , кстати , на заднюю дверцу поставил . Горизонтально ручка-закрыто , вверх - открыто .

Жаль, ручка односторонняя.

[Adler]

Жаль, ручка односторонняя.

Почему ? там же сквозное квадратное отверстие . У меня с двух сторон стоят ручки .

[Тalgat-53]

Почему ? там же сквозное квадратное отверстие . У меня с двух сторон стоят ручки .

По ссылке одна ручка. На озоне-валдберизе то же по одной.

[Пянда]

Почему ? там же сквозное квадратное отверстие . У меня с двух сторон стоят ручки .

Вот поэтому. Дырка одна, а ручка цельноштампованная. См. фото
Я сам замок не использовал, с внутренней стороны просто приварил к ней же после монтажа в дверь самодельную из шестерки. Короткий конец в горизонтальном положении цепляется за косяк. На рамке снизу и сверху по капле сварки, чтоб не открывалось.
Две наверно можно встречь затолкать, только кончики миллиметров по 5 наверное будут в замке, он тонкий, форточный,могут свернуться.

[Adler]

Видимо у меня подобная была. Надотглянуть. Может сам вторую поставил но то, что две ручки, точно.

[МВП]

Одна ручка у оконных и балконных . Щеколда язычком . Две от дверей с ходом с обоих сторон , входная , ванная , коридорная. Щеколда выдвижной зуб .

Для высоких верандных дверей есть односторонние с двумя разнесенными щеколдами (ригелями)аля бункерные клиновые задвижки .

[лесник 83]

Открывающееся окно с переду, и дверь с окном с заду. Отсюда вопрос - кто какие запоры использует?

Да уж, хлопотное дело фурнитура, коснулся  , времени убивает порядком.
На форточки на озоне взял "модные" шпингалеты. Из ал. сплава, с защёлкой, сколько выдержат, не знаю:
https://www.ozon.ru/product/chernye-okonnye-vorota-zashchitnoe-koltso-pruzhinnyy-otskok-dvernoy-bolt-alyuminiy-dlya-zashchelki-1364742292/?avtc=1&avte=4&avts=1731915113

 Форточки открываются и фиксируются в открытом положении  мебельными газлифтами с усилием 80 Н:
https://www.ozon.ru/product/komplekt-2-sht-gaz-lift-podemnik-mebelnyy-80n-888208163/

 На прежнем аппарате 3 года выдержал на форточке, а потом "сдулся". Но стоял один, сейчас ставлю парочку.
Дверь открывается/ закрывается в верх-низ авто (08) газовыми упорами. Только пока б/у, они помяГше, у новых- 36-40кг усилия, многовато для конструктива из 15мм профтрубки.
 Дверца на уазовских петлях, обрезанных что лишнее, приварены. Снять дверцу можно только выбив палец (ось ) вращения. С запором не определился. Наверное что-то брутальное типа поворотного мех. запора, двустороннего. Типа как дверца- ступенька задняя на Тактике, у Соломонов ещё была.

[Тalgat-53]

 Заказал по совету Михаила - замок отдельно, ручки отдельно.

[Тalgat-53]

Сомнения по дифу КПП Ока . Мотор куплен Лифан 20 л/с (15 не было в наличии). Вариатор понизит раза в три, КМ возрастет так же .....

[boris_a]

Нашел пару вариантов ручек и замков.
https://youtu.be/BHsD-z9BR48?feature=shared&t=375 С 6 минуты смотреть
https://youtu.be/4-ean-S4Lu8?feature=shared&t=277 С 4.30 смотреть

Где-то видел специальные ручки плоские, применяют на вездеходах, блестящие внутренние, как клавиша. Не могу найти чтобы показать.

[Oleg 54]

На вертолёте Робинсон , например , стоят простые шпингалеты

[лесник 83]

На вертолёте Робинсон , например , стоят простые шпингалеты

Чем мне не нравятся шпингалеты, что по типу стопорного устройства тракторных "телег"- прицепов то, что при нарушении плоскостей (соосности) происходит или заклинивание  пальца в закрытом или невозможность вкл  в открытом положениях. Грубо: косяки повело от мех. повреждения и "ага". Но приходится мириться.

[Oleg 54]

Чем мне не нравятся шпингалеты, что по типу стопорного устройства тракторных "телег"- прицепов то, что при нарушении плоскостей (соосности) происходит или заклинивание  пальца в закрытом или невозможность вкл  в открытом положениях. Грубо: косяки повело от мех. повреждения и "ага". Но приходится мириться.

Тоже это первое что подумал , когда увидел , но тем не менее это факт , и думается не просто так.

[МВП]

Система шпингалет распространена много где в том числе в оружии . У меня обычные времен социализма имели место самооткрываться без завязок или подпружинивания .

[bmv1962]

Заказал по совету Михаила - замок отдельно, ручки отдельно.

Замок стоит на задней двери и на ходу дверь самопроизвольно открывалась. Для устранения открывания в "косяке" куда заходит язычек замка пропилил расширение. Пунктиром - как было.

[bmv1962]

На другом везде дверь сделана из профильной трубы 20х20, в средней поперечной перемычке вставлен подпружиненный засов из проф трубы15х15. Открывается с двух сторон.

[Тalgat-53]

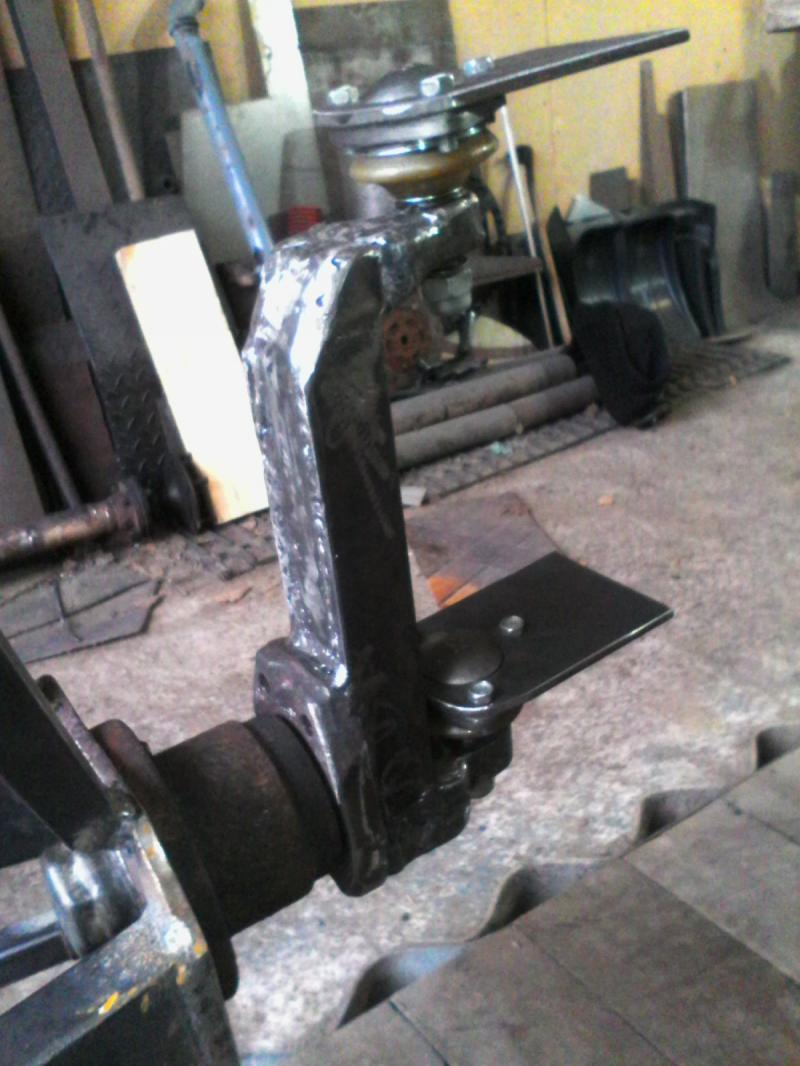

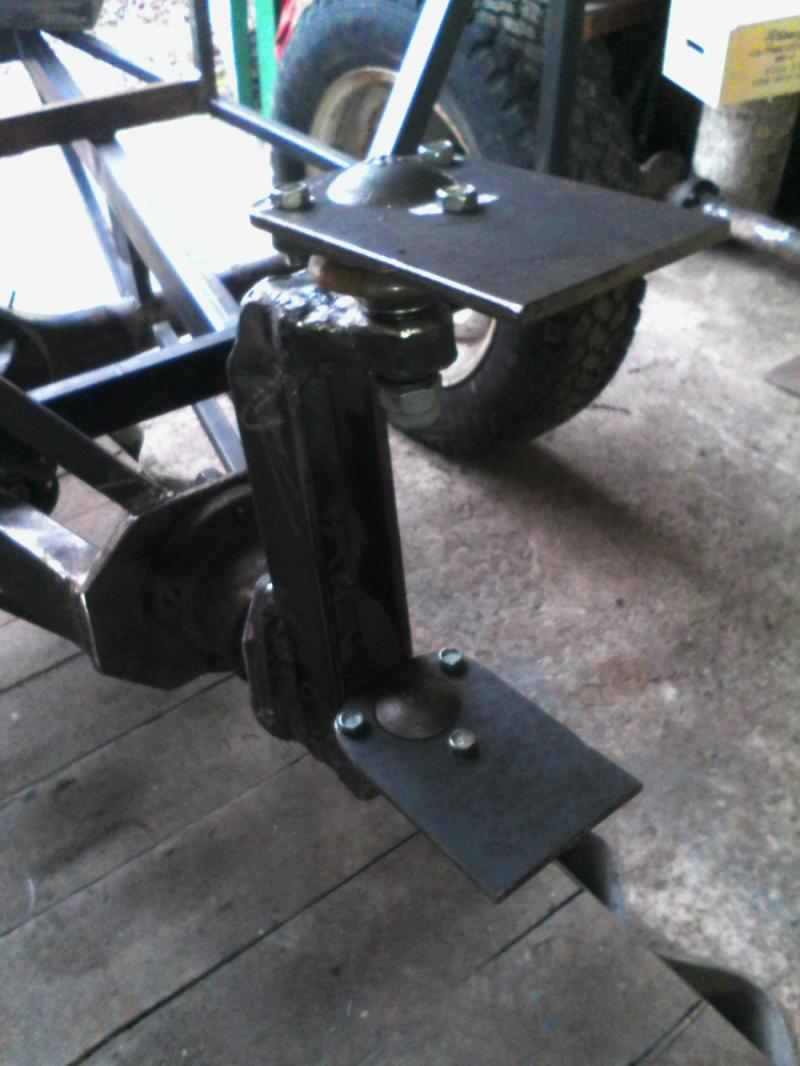

 ШПУ - шаровые, цапфа, ступица Волга

[лесник 83]

Сомнения по дифу КПП Ока . Мотор куплен Лифан 20 л/с (15 не было в наличии). Вариатор понизит раза в три, КМ возрастет так же .....

КМ возрастёт, а вариатор "сгладит" рывки. Он и будет индикатором. Почти по твоей схеме ездит ALEX 2, без кунга, думает его обрясть. Почти, потому как есть понижение шкивами в 1,7, если склероз не путает. Вот эТ меня больше всего беспокоит на подобных схемах, отсутствие понижения для надёжи в безнадёгах, наверное потому что ретроград и не правильно ездил.
 А если КМ 18,5 движка х 1,7= поболе двадцатки будет. КПП Оки вроде жива, не жаловался.

[Лесник-61]

Сомнения по дифу КПП Ока . Мотор куплен Лифан 20 л/с (15 не было в наличии). Вариатор понизит раза в три, КМ возрастет так же .....

Я две КПП ОКА использовал в своих вездеходах. Одна с передаточным 4,1, вторая - 4,44 от первой Оки с движком 0,7л. Вроде такая ГП стояла там. У обеих у меня при включении второй передачи рычажок проскакивал между вилками выключения и вторая оставалась включенной, а рычаг переключения в нейтрали. Это случалось когда хотел быстро переключиться и тянул рычаг переключения не прямо, а наискось. *Кочерга*была, т.е схема переключения повернута на 90*. Если переключать приходилось не спешно и рычаг тянул прямо в сторону первой передачи , то такого не происходило. Даже просверлил окошечко напротив штока второй передачи, нарезал резьбу на 6мм и закрывал его болтом, а при выскакивании передачи его откручивал и крестовой отверткой техонечко сдвигал валик переключения второй передачи в нейтраль.
   Тalgat-53, И ещё такой момент. Без понижения раздаткой иногда приходилось тяжко вариатору. Не хватает понижения в говнах.
