Автор Тема: Цельный вал в редуктор мотороллера Муравей  (Прочитано 2705 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Онлайн вовочка

  • Участник форума
  • ***
  • Сообщений: 224
  • Имя: Владимир
  • Откуда: Новосибирская обл.
  • Техника: УАЗ, трактор, квадродолгострой
Товарищи, кто-нибудь делал такой вал в редуктор Муравья? Остались чертежи или эскизы?
 -hi-


Оффлайн Меров

  • Участник форума
  • ***
  • Сообщений: 152
  • Имя: Талгат
  • Откуда: Нижневартовск. Башкирия.
  • Техника: Трехколеска ТУЛТАЛ. Ниссан Х-Трейл. Трактор переломка. Мотособака.
Цельный вал в редуктор мотороллера Муравей
« Ответ #1 : Октябрь 23, 2020, 17:27:26 pm »
вовочка

Случем не это, нашел у себя в архивах.


Оффлайн Саныч

  • Участник форума
  • *****
  • Сообщений: 3945
  • Имя: Александр
  • Откуда: Санкт-Петербург
  • Техника: Шеви-Нива
Цельный вал в редуктор мотороллера Муравей
« Ответ #2 : Октябрь 23, 2020, 19:22:02 pm »
Товарищи, кто-нибудь делал такой вал в редуктор Муравья? Остались чертежи или эскизы?
 -hi-


А как редуктор будет использоваться? У меня РР использовался  с выходом на цепь на одну сторону. Точил вал внутрь корпуса дифа=крутящий момент передаётся осью сателитов.

Оффлайн Саныч

  • Участник форума
  • *****
  • Сообщений: 3945
  • Имя: Александр
  • Откуда: Санкт-Петербург
  • Техника: Шеви-Нива
Цельный вал в редуктор мотороллера Муравей
« Ответ #3 : Октябрь 23, 2020, 19:43:41 pm »
В сборе.

Онлайн вовочка

  • Участник форума
  • ***
  • Сообщений: 224
  • Имя: Владимир
  • Откуда: Новосибирская обл.
  • Техника: УАЗ, трактор, квадродолгострой
Цельный вал в редуктор мотороллера Муравей
« Ответ #4 : Октябрь 23, 2020, 20:38:49 pm »
Меров, спасибо!!! Похоже оно и есть, свой еще не разбирал, только обломок свернутого вала извлек.

Саныч, стоит на квадре с планетовским моторчиком, между двигателем и задней осью.
Там примерно так и было сделано и обрезало ровненько по то место, где в корпус дифа вставляется, 25мм в диаметре. редуктор достался мне готовый от местного пионера каракатостроения. но видимо нагрузка от цепи сделала свое дело. Откатал лето, причем довольно жестко, сам не ожидал, что такой прыткий аппарат получится.

Вот тут виден дополнительный опорный подшипник вала и за ним редуктор в металлическом ярме.


Оффлайн Adler

  • Участник форума
  • *****
  • Сообщений: 1226
  • Имя: Юрий
  • Откуда: добрянка
Цельный вал в редуктор мотороллера Муравей
« Ответ #5 : Октябрь 23, 2020, 21:10:33 pm »
Посмотрел как то цены на те редуктора и жаба задушила . Ажно до 10-12 тысяч некоторые просят .

Онлайн вовочка

  • Участник форума
  • ***
  • Сообщений: 224
  • Имя: Владимир
  • Откуда: Новосибирская обл.
  • Техника: УАЗ, трактор, квадродолгострой
Цельный вал в редуктор мотороллера Муравей
« Ответ #6 : Октябрь 23, 2020, 21:14:12 pm »
Adler-hi-
Юра, на ловца и зверь бежит!!! Смогешь такую железяку выточить!?!?

Оффлайн Adler

  • Участник форума
  • *****
  • Сообщений: 1226
  • Имя: Юрий
  • Откуда: добрянка
Цельный вал в редуктор мотороллера Муравей
« Ответ #7 : Октябрь 23, 2020, 21:15:28 pm »
Adler-hi-
Юра, на ловца и зверь бежит!!! Смогешь такую железяку выточить!?!?

После 5 ноября  -hi-

Онлайн вовочка

  • Участник форума
  • ***
  • Сообщений: 224
  • Имя: Владимир
  • Откуда: Новосибирская обл.
  • Техника: УАЗ, трактор, квадродолгострой
Цельный вал в редуктор мотороллера Муравей
« Ответ #8 : Октябрь 23, 2020, 21:21:21 pm »
После 5 ноября  -hi-
1*11 1*11 1*11

Я разберу свой, все промеряю, сравню с чертежом выше и... и буду ждать!  -hi-

Оффлайн Adler

  • Участник форума
  • *****
  • Сообщений: 1226
  • Имя: Юрий
  • Откуда: добрянка
Цельный вал в редуктор мотороллера Муравей
« Ответ #9 : Октябрь 23, 2020, 21:26:35 pm »
1*11 1*11 1*11

Я разберу свой, все промеряю, сравню с чертежом выше и... и буду ждать!  -hi-
Хорошо .

Онлайн вовочка

  • Участник форума
  • ***
  • Сообщений: 224
  • Имя: Владимир
  • Откуда: Новосибирская обл.
  • Техника: УАЗ, трактор, квадродолгострой
Цельный вал в редуктор мотороллера Муравей
« Ответ #10 : Октябрь 23, 2020, 21:32:32 pm »
Товарищи, а вообще дополнительный опорный подшипник нужен в этой схеме. Есть подозрение, что именно из-за него, хоть он и плавающий, вал и сломало?

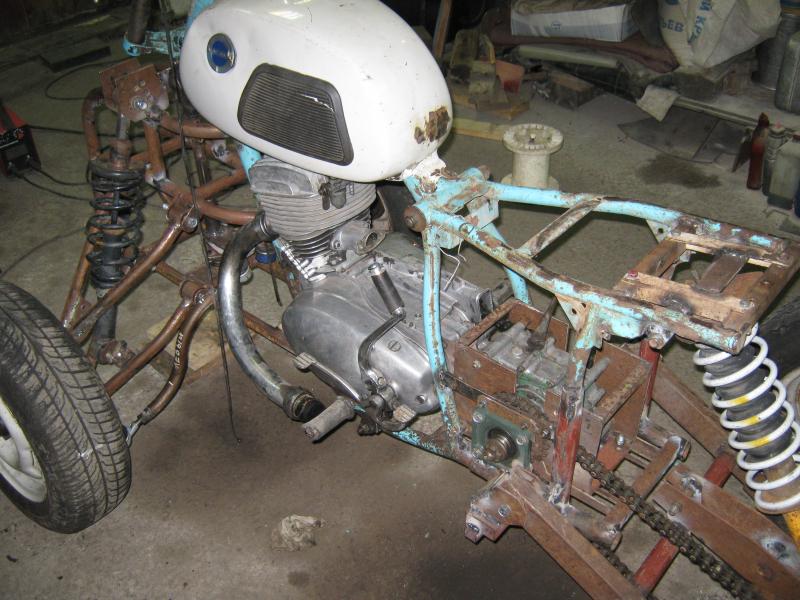

Вот нашел фото с начала постройки:


Онлайн didulya

  • Участник форума
  • *****
  • Сообщений: 6729
  • Откуда: сокол
Цельный вал в редуктор мотороллера Муравей
« Ответ #11 : Октябрь 23, 2020, 22:37:02 pm »
Я конечно на собаку ставил такой реверс,но без подшипника.Звезда и так у самого корпуса/подшипника.Мыслей даже не было по этому поводу. ::undecided:::

Онлайн вовочка

  • Участник форума
  • ***
  • Сообщений: 224
  • Имя: Владимир
  • Откуда: Новосибирская обл.
  • Техника: УАЗ, трактор, квадродолгострой
Цельный вал в редуктор мотороллера Муравей
« Ответ #12 : Октябрь 23, 2020, 22:47:12 pm »
Я конечно на собаку ставил такой реверс,но без подшипника.Звезда и так у самого корпуса/подшипника.Мыслей даже не было по этому поводу. ::undecided:::
Горе от ума? Это я еще пять лет назад начинал строить, только нынче до ума довел и выехал. Тогда таких мыслей не возникало, а сейчас, думаю, зачем? Два подшипника, консоль не большая, а соосность вал и опорного на глаз по биениям при вращении выставлена, больше никак.
Самое обидное, что альтернативы никакой редуктору этому не вижу, все завязано на него, чтобы без глобальных переделок.

Оффлайн bmv1962

  • Участник форума
  • ****
  • Сообщений: 326
  • Имя: Михаил
  • Откуда: Северодвинск
  • Техника: Субару Форестер, самодел:трактор, квадроцикл, лодка
Цельный вал в редуктор мотороллера Муравей
« Ответ #13 : Октябрь 23, 2020, 23:18:29 pm »
Самое обидное, что альтернативы никакой редуктору этому не вижу, все завязано на него, чтобы без глобальных переделок.
Альтернатива такая. Минус- нет заднего хода, плюс- блокировка дифференциала.

Оффлайн Саныч

  • Участник форума
  • *****
  • Сообщений: 3945
  • Имя: Александр
  • Откуда: Санкт-Петербург
  • Техника: Шеви-Нива
Цельный вал в редуктор мотороллера Муравей
« Ответ #14 : Октябрь 24, 2020, 00:08:01 am »
По моей схеме построено 6 вездеходов МЕЧТА. Фото компановки МЕЧТЫ № 7.  Да и этот с предидущего фото уехал на север.Не на одном не сломался. Сделан из полуоси ТАТРЫ с закалкой. Опорный оодшипник конца вала обязателен, но он у меня с регулировкой и натяжным тандером.

Оффлайн Саныч

  • Участник форума
  • *****
  • Сообщений: 3945
  • Имя: Александр
  • Откуда: Санкт-Петербург
  • Техника: Шеви-Нива
Цельный вал в редуктор мотороллера Муравей
« Ответ #15 : Октябрь 24, 2020, 00:17:15 am »
Последний редуктор с первого фото. Стоит на" 4 колёсный каракат на базе ИЖа"

Оффлайн Лесник-61

  • Участник форума
  • *****
  • Сообщений: 3433
  • Имя: Александр
  • Откуда: Виледь, Архангельской обл
Цельный вал в редуктор мотороллера Муравей
« Ответ #16 : Октябрь 24, 2020, 08:16:59 am »
Я конечно на собаку ставил такой реверс,но без подшипника.Звезда и так у самого корпуса/подшипника.Мыслей даже не было по этому поводу.
Гусянку мотособаки и колесо пневмохода прокрутить - это очень разные усилия. Бывает, что корпус разрывает-разламывает. Моё мнение, что надо еще подшипник. Вот если бы после редуктора шла цепь на мост ВАЗ с его понижением, то там опора будет лишняя.

Онлайн вовочка

  • Участник форума
  • ***
  • Сообщений: 224
  • Имя: Владимир
  • Откуда: Новосибирская обл.
  • Техника: УАЗ, трактор, квадродолгострой
Цельный вал в редуктор мотороллера Муравей
« Ответ #17 : Октябрь 24, 2020, 08:25:50 am »
Альтернатива такая. Минус- нет заднего хода, плюс- блокировка дифференциала.
Без заднего хода, это только для чистого ровного поля, а не для леса, элементарно даже из гаража в гараж не заехать. А блокировка у меня и так жесткая.



Онлайн вовочка

  • Участник форума
  • ***
  • Сообщений: 224
  • Имя: Владимир
  • Откуда: Новосибирская обл.
  • Техника: УАЗ, трактор, квадродолгострой
Цельный вал в редуктор мотороллера Муравей
« Ответ #18 : Октябрь 24, 2020, 08:31:03 am »
Саныч, в каракате места поболее, а тут все очень плотно. Собиралось постепенно и помаленьку, а вчера, чтобы вытащить редуктор, много чего пришлось пооткрутить.
Подшипник у меня тоже ползал вместе с редуктором (натяжение цепи от мотора), но видимо или перекос небольшой был, плюс нагрузка ударная через цепь, колеса хоть и не большие.


Онлайн вовочка

  • Участник форума
  • ***
  • Сообщений: 224
  • Имя: Владимир
  • Откуда: Новосибирская обл.
  • Техника: УАЗ, трактор, квадродолгострой
Цельный вал в редуктор мотороллера Муравей
« Ответ #19 : Октябрь 24, 2020, 08:33:14 am »
Гусянку мотособаки и колесо пневмохода прокрутить - это очень разные усилия. Бывает, что корпус разрывает-разламывает. Моё мнение, что надо еще подшипник. Вот если бы после редуктора шла цепь на мост ВАЗ с его понижением, то там опора будет лишняя.
Тут не поспоришь, но разгрузить редуктор в моей схеме никак не получится, места мало (фото выше).
