Автор Тема: Вездеход "Матиз"  (Прочитано 74276 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн P_S_M

  • Участник форума
  • *****
  • Сообщений: 975
  • Имя: Сергей
  • Откуда: Верхняя Пышма
  • Техника: болотоход
Вездеход "Матиз"
« : Июнь 05, 2017, 18:27:51 pm »
Всем привет! Начну потихоньку тему. Начинаю строить свой вездеход с нуля. Опыт переломки уже имеется. Покупал б/у переломку на двигателе ока, колеса краз ободрыши, раздатка нива, мосты волга 2410. вообщем классика. Немного поездил и решил, что мне нужно что то получше, помощнее, понадежнее, попроходимее, ну вообщем хочется некоего идеала. Начал потихоньку покупать запчасти, копить железки, заказывать у токаря все необходимое. Итак, что имеем: переломка, узел перелома по типу Алексей Сургут, двигатель, мкпп дэу матиз, раздатка нива, колеса ураганы ободрыши безкамерка, мосты волга 3110, родные дифы выкинул, поставил корпус дифа от газели, в него воткнул в оба моста блокировки Иж-Техно. Главные пары установил тихоходные 5,125. Рамы планирую сварить пространственные по типу лодки. Для начала все разложил в гараже, начал примерно размещать агрегаты, прикидывать карданы. В моей комплектации мне не нравится раздатка нива, кажется слабым звеном в этой цепочке... Наверное пока приторможу изготовление рам, куплю раздатку газель, прикину ее, что и как будет. Буду стараться пополнять тему фотоотчетами...
Сообщение понравилось: Demantoid
Сообщение не понравилось: вииктор

Онлайн didulya

  • Участник форума
  • *****
  • Сообщений: 4375
  • Откуда: сокол
Вездеход "Матиз"
« Ответ #1 : Июнь 05, 2017, 18:31:04 pm »
колеса ураганы ободрыши безкамерка,
1500 мм ?

Оффлайн P_S_M

  • Участник форума
  • *****
  • Сообщений: 975
  • Имя: Сергей
  • Откуда: Верхняя Пышма
  • Техника: болотоход
Вездеход "Матиз"
« Ответ #2 : Июнь 05, 2017, 18:39:49 pm »
чистый размер 1400*600

krotox

  • Гость
Вездеход "Матиз"
« Ответ #3 : Июнь 05, 2017, 18:57:59 pm »
чистый размер 1400*600

 А точный вес покрышки ?

Оффлайн P_S_M

  • Участник форума
  • *****
  • Сообщений: 975
  • Имя: Сергей
  • Откуда: Верхняя Пышма
  • Техника: болотоход
Вездеход "Матиз"
« Ответ #4 : Июнь 05, 2017, 19:22:13 pm »
вес колеса в сборе с безкамерным диском 80кг

Оффлайн Domovenok

  • Участник форума
  • ****
  • Сообщений: 302
  • Имя: Николай
  • Откуда: Иркутская обл. Зиминский р-
  • Техника: Трактор ЮМЗ-6
Вездеход "Матиз"
« Ответ #5 : Июнь 05, 2017, 19:55:28 pm »
куплю раздатку газель
Я бы взял раздатку от БТР бюджетнее чем от газели, да и по крепче, на форуме предлагают за 20 000 р. Uvat на свои переломки с восьмерошным мотором поставил раздатку от БТР, газелевская не выдержала правда колеса с диаметром 1600 стоят у него.
Сообщение понравилось: самопал

Оффлайн logza

  • Участник форума
  • *****
  • Сообщений: 985
  • 8 9115646636; скайп:cuzmich4
  • Имя: Виктор
  • Откуда: архангельская об.г.Шенкурс
Вездеход "Матиз"
« Ответ #6 : Июнь 05, 2017, 22:29:47 pm »

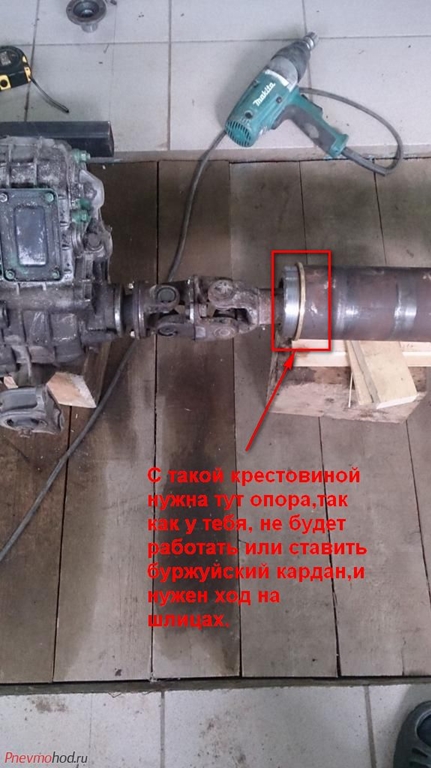

Шарнир перелома планируеш не правильно,как у тебя не будет работать,без опрного подшипника крестовины упадут и если не будет шлицевой то вывернет с подвесного.посмотри соседнию тему,там похожее обсуждают.https://pnevmohod.ru/forum/index.php?topic=8090.new#new



« Последнее редактирование: Июнь 05, 2017, 22:36:23 pm от logza »

Оффлайн logza

  • Участник форума
  • *****
  • Сообщений: 985
  • 8 9115646636; скайп:cuzmich4
  • Имя: Виктор
  • Откуда: архангельская об.г.Шенкурс
Вездеход "Матиз"
« Ответ #7 : Июнь 05, 2017, 22:49:39 pm »

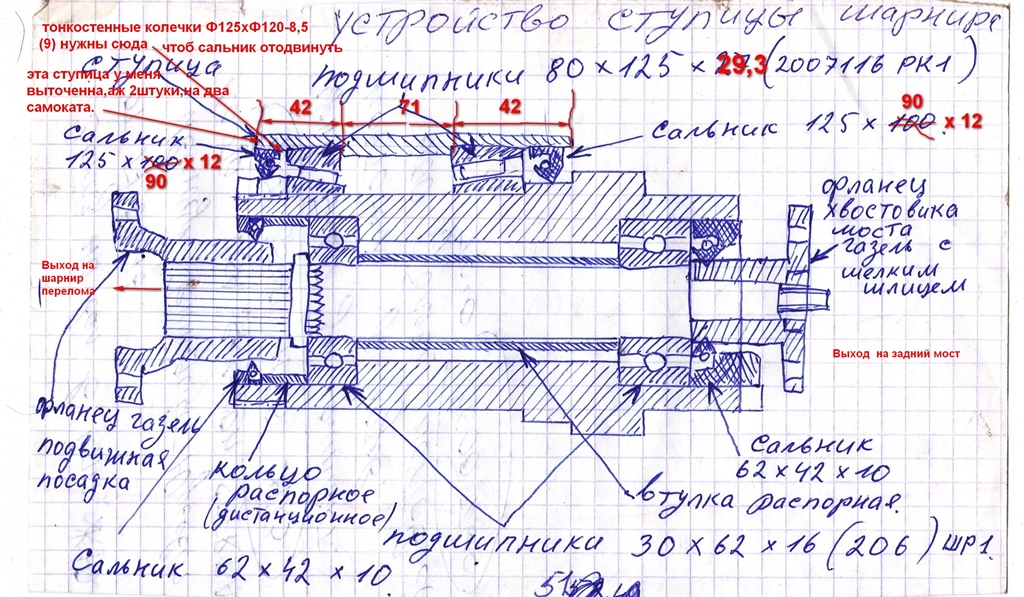

P_S_M, Если хочеш шарнир на сдвоенной крестовине,с минимальной длиной крдана в шарнире,то конструкция вала в шарнире что идёт на зад,должна быть вот примерно такая,как на моём.могут быть варианты,а как у тебя,либо одна крестовина либо шрус,но и в таком варианте нужна шлицевая между крестовиной,шрусом и подвесным.если как у меня то подвесной не нужен.либо вместо такого вала как у меня вот такой кардан










« Последнее редактирование: Июнь 05, 2017, 23:07:05 pm от logza »

Оффлайн logza

  • Участник форума
  • *****
  • Сообщений: 985
  • 8 9115646636; скайп:cuzmich4
  • Имя: Виктор
  • Откуда: архангельская об.г.Шенкурс
Вездеход "Матиз"
« Ответ #8 : Июнь 05, 2017, 23:25:34 pm »
P_S_M, Тебе самый простой вариант,сделать шарнир вот так,или так,только не забуть про шлицевую между шрусом и подвесным







« Последнее редактирование: Июнь 05, 2017, 23:30:30 pm от logza »

Оффлайн P_S_M

  • Участник форума
  • *****
  • Сообщений: 975
  • Имя: Сергей
  • Откуда: Верхняя Пышма
  • Техника: болотоход
Вездеход "Матиз"
« Ответ #9 : Июнь 06, 2017, 07:18:02 am »
Замечания приняты! Буду ставить шрус субару, тем более он был заранее подготовлен, как запасной вариант... Смущает момент наличия шлицевой. Володя на Букинда-3 там ничего не делал, просто вварил палку в кардан волги... Может я чего то и не знаю конечно

Оффлайн P_S_M

  • Участник форума
  • *****
  • Сообщений: 975
  • Имя: Сергей
  • Откуда: Верхняя Пышма
  • Техника: болотоход
Вездеход "Матиз"
« Ответ #10 : Июнь 06, 2017, 08:58:04 am »
даст, смотря какой длины сошку сделать. У меня сейчас есть переломка, узел кулак уаз, гидроцилиндр прикреплен к штатной отливной сошке, внутри шрус. Угол поворота вообще шекарный, дерево в лесу можно просто обогнуть...

Оффлайн МВП

  • Участник форума
  • *****
  • Сообщений: 7919
  • Имя: Василий
  • Откуда: Сызрань
Вездеход "Матиз"
« Ответ #11 : Июнь 06, 2017, 09:46:04 am »
узел перелома по типу Алексей Сургут
К нему в личку постучись . Думаю он тебе не откажет в консультации . На том что на картинке партизан сидит .

Оффлайн P_S_M

  • Участник форума
  • *****
  • Сообщений: 975
  • Имя: Сергей
  • Откуда: Верхняя Пышма
  • Техника: болотоход
Вездеход "Матиз"
« Ответ #12 : Июнь 06, 2017, 09:56:17 am »
немного не догоняю, что значит "партизан сидит"?

Оффлайн logza

  • Участник форума
  • *****
  • Сообщений: 985
  • 8 9115646636; скайп:cuzmich4
  • Имя: Виктор
  • Откуда: архангельская об.г.Шенкурс
Вездеход "Матиз"
« Ответ #13 : Июнь 06, 2017, 12:33:03 pm »
Володя на Букинда-3 там ничего не делал, просто вварил палку в кардан волги... Может я чего то и не знаю конечно

Всё может быть,но посмотри темы у Увата про болотные проходимцы,у него между крестовиной и подвесным стоит шлицевая на кардане,раньше было вроде без шлицевой,выворачивало подвесной,из этого он делал жёсткую опору на самоустанавливающем подшипнике.

Оффлайн logza

  • Участник форума
  • *****
  • Сообщений: 985
  • 8 9115646636; скайп:cuzmich4
  • Имя: Виктор
  • Откуда: архангельская об.г.Шенкурс
Вездеход "Матиз"
« Ответ #14 : Июнь 06, 2017, 12:41:25 pm »
немного не догоняю, что значит "партизан сидит"?

Тоже интересно что за партизан. ::thinking:::

Оффлайн Валерий Николаевич

  • Участник форума
  • *****
  • Сообщений: 1033
  • Мечтаю построить ещё вездеход
  • Имя: Валерий
  • Откуда: Тюмень
  • Техника: Ирбис
Вездеход "Матиз"
« Ответ #15 : Июнь 06, 2017, 15:49:18 pm »
Тоже интересно что за партизан. ::thinking:::


Не все договаривает по этому  узлу  😷

Оффлайн Робинzон

  • Администратор
  • Участник форума
  • *****
  • Сообщений: 8270
  • В личке на технические вопросы отвечаю неохотно.
  • Имя: Владимир
  • Откуда: ХМАО-ЮГРА СОВЕТСКИЙ
  • Техника: АЛЬБИНОС
Вездеход "Матиз"
« Ответ #16 : Июнь 06, 2017, 20:54:23 pm »
почему удаляете мои комментарии

Почитай тут.  https://pnevmohod.ru/forum/index.php?topic=23.msg68#msg68
  Если с чем то не согласен, обращайся к главному админу.

Оффлайн Камнев

  • Участник форума
  • *****
  • Сообщений: 2085
  • Александр
  • Имя: Александр
Вездеход "Матиз"
« Ответ #17 : Июнь 06, 2017, 22:41:13 pm »
 P_S_M, Сергей, на переломке приходится смещать раздатку как можно назад, иначе будут запредельные углы карданов. На своём Мустанге я применил такую схему: после раздатки стоит родная крестовина, к ней приварена короткая палка, далее ШРУС, который приварен на вал, на задней полураме кардан. Сергей, ты читал тему "Мустанг", там всё видел. Внутреннее убранство покажу позже, когда сделаю капремонт Окодвигателя, покрашу, наведу марафет, а то за 16 лет я ушатал свой вездеход, стыдно показывать

Оффлайн P_S_M

  • Участник форума
  • *****
  • Сообщений: 975
  • Имя: Сергей
  • Откуда: Верхняя Пышма
  • Техника: болотоход
Вездеход "Матиз"
« Ответ #18 : Июнь 29, 2017, 08:59:14 am »
Всем привет. Поменял раздатку на газелевскую. Собрал все карданы. Скидал трансмиссию в сборе, прошу осудить или поощрить. Планирую начать варить рамы лодками...

Оффлайн P_S_M

  • Участник форума
  • *****
  • Сообщений: 975
  • Имя: Сергей
  • Откуда: Верхняя Пышма
  • Техника: болотоход
Вездеход "Матиз"
« Ответ #19 : Июнь 29, 2017, 09:01:27 am »
Внутри узла перелома сделал шлицевую от уаза, как советовали, надеюсь все хорошо получилось... В задней стенке передней рамы лодки будет вварен корпус поворотного кулака ваз2108, сквозь него через шрус передается момент на заднюю ось
