Тема: Отвал на пневмоход

[Помор]

Пришла зима. И когда на своей пузотерке не смог проехать на участок, было принято решение: отвалу быть!
Поехал на металобазу за металлом. Было куплено: профиль 40*20*2, профиль 40*40*2, профиль 50*50*2 и швеллер 10. Найдена бочка из под смазки толщиной 1 мм.Куплена пластина техническая толщиной 10 мм.

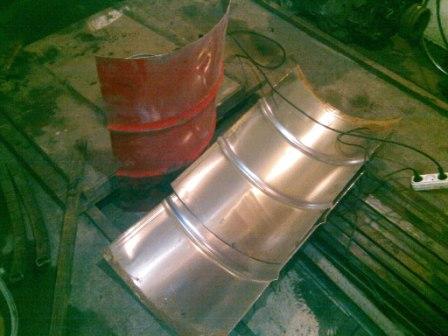

Разрезал бочку на три равные части шириной 60 см

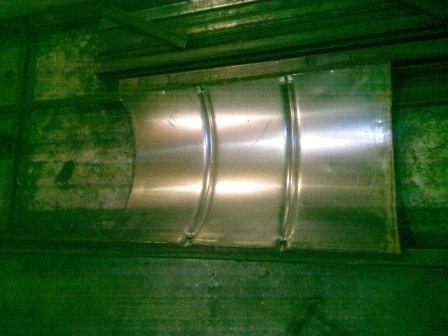

сделал надрезы изогнул, проварил

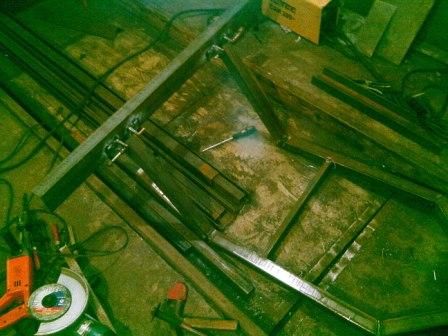

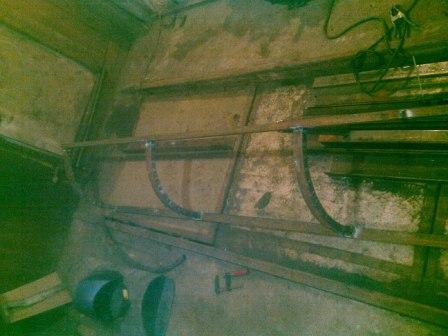

сварил раму отвала из профиля 40*20


на заклепки приклепал сегменты бочки к раме отвала. Поскольку ширина пневмохода 2,4 метра, ширину отвала пришлось делать 2,5 метра, кстати трех сегментов бочки как раз хватило. Очень мучал меня вопрос о ширине отвала, пневмоход то легкий, а тут такая ширина отвала, потянет ли?

[Помор]

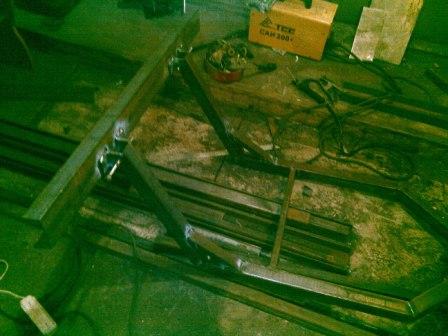

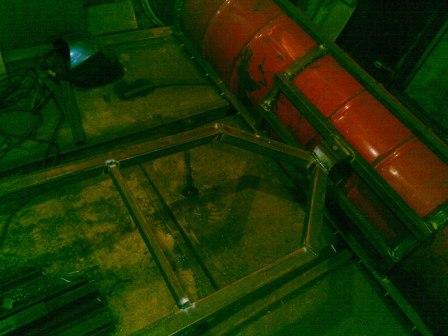

далее сварил навеску


через швеллер отвал будет крепиться к пневмоходу


 усилил косынками, все обварил  и покрасил

[andrey74]

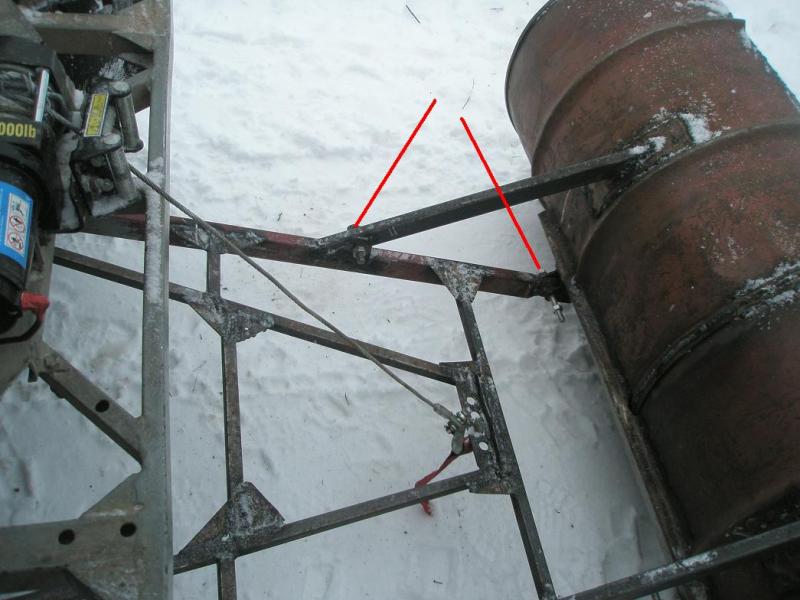

Помор привет ! перемычки между верхней и нижней полкой добавь лучше сразу а то прогнет бочку.посмотри у меня в теме Лузский лесовик. А так понравилось.

[Помор]

А здесь уже все в сборе, подьем и опускание происходит за счет лебедки, управление из кабины. Снимается отвал минуты за две

[МВП]

Помор как успехи в расчистке ? еще ничего не погнул ?

[Помор]

Уже был тестдрайв.Чистит хорошо сам не ожидал. Прочистил у себя заезд, а заодно и по деревне проехал почистил. Дак ко мне соседи побежали с просьбой заключить договорчик на расчистку.

Андрей на счет того погнет или нет,   я думаю пусть лучше отвал гнет чем раму, одно усилим треснет в другом.

[МВП]

Помор будь добр , другой раз фотик кому вручи . поглядеть кой чего надо . только безо всяких там " во как может " только спокойная , не напряжная работа .

[Ми-8]

Приветствую доброе начинание! Классную приспособу соорудил, да еще и вид на зягледенье. Как и ты ПОМОР собрал отвал на свою переломку из загаражного хлама. Разрезал вдоль нестандартную бочку, усилил снизу, прикрутил на болты транспортерную ленту. Подьем отвала сделал с помощью электромеханизма перемещения сиденья джипа. Для облегчения монтажа отвала сделал промежуточную рамку, прежде ставлю её на перед. мост, затем к ней отвал. Установка -5 мин. Ширина 2.30. Убирал снег три раза все путем, затем осмелел и нагребая детскую горку даванул с разгона и завернул край лопаты. Поправил, но усиливать не вижу смысла. Ожидаю снегопада, тогда установлю, пофотографирую и постараюсь показать. Важным условием для себя ставил легкость установки и полный демонтаж комплекта с вездехода.  Электропривод подключал к прикуривателю. С уважением , Олег.

[Помор]

Отвал делался с одной лишь целью прочистить подьезд к участу. Амбиций нет, грести снег выше крыши не собираюсь, представляю на что он способен, а на что нет. Попробую загрузить видео

[Помор]

[МВП]

Ми-8

Олег , чего тему свою по вездику(кам) не открываешь ? всем интересно , даже если уже копия есть она не идентична . а если да , то условия эксплуатации все одно разнятся .

[Ми-8]

Удалось поснимать свой минибульдозер, выкладываю фото.

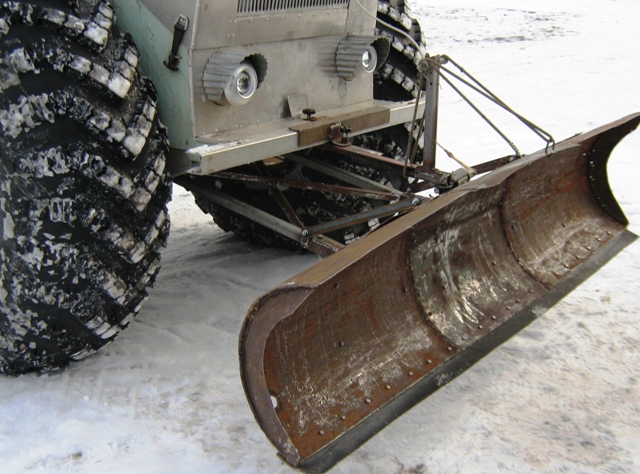

Так выглядит отвал.

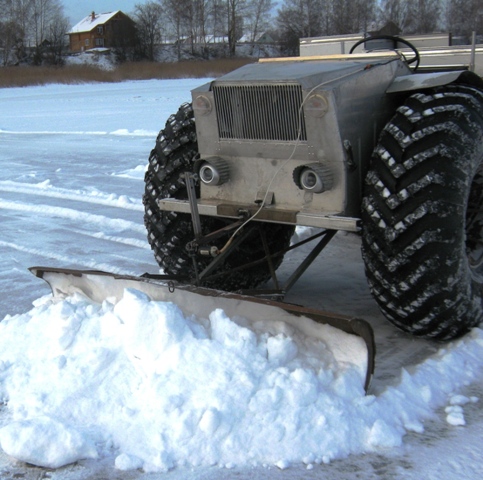

Чищу каток на реке для ребятишек.



Для чистоты поля утяжелил отвал внучкой, до зеркала лед отскоблился.

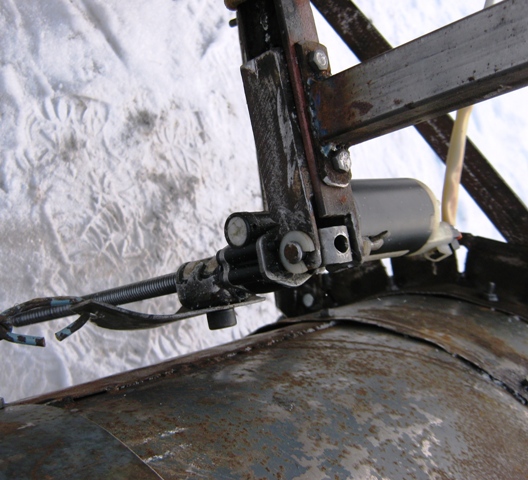

Узел электроподъёмника отвала.

[Помор]

Вот тоже думаю пригрузить отвал. С внучкой то лучше стало?

[Ми-8]

Приветствую "Помор", к утяжелению стал относться аккуратней. Желательно быть уверенным, что нет прелятствий лопате. По льду, где без торросов, шёл на 4-й пониженного ряда, не опасаясь. Вот у дома под снегом уперся в примерзший кирпич, благо на тихом ходу. Движок встал, оттого и отвал остался непогнутым.
 Заготовил, для утяжеления лопаты, чугунный противовес с передка колесн. трактора, но с ним мой электроподъёмник не справляется, приходиться снимать.Ты свой лихо задираешь, судя по видео, (как у молодого) можно позавидовать.
Дождусь тепла и тоже выкрашу, будет поэстетичней смотреться.

[Помор]

У меня маршрут один и тот же -это дорога по деревне, керпичей нет. Вот и думаю может мешок с песком на отвал кинуть, в теории должно быть интересней

[Ми-8]

Можно и песком попробовать, оцени эффективность. Если ты с грузом очистишь за проход, то. что без него за два, то несомненно будет интереснее. УСПЕХОВ!

[Помор]

Сезон снегоуборочный закончен, и можно подвести итоги(хоть и с опозданием).Отвал со своей задачей справился.Всю зиму был прочищен проезд к участку, тяжелая техника заезжала спокойно. Но отвал отказывался чистить сырой плотный снег, просто скользил  по верху,может снять резинку и за место ее нож приделать, чтобы он срезал.
Но не обошлось без но...

[Помор]

Помор как успехи в расчистке ? еще ничего не погнул ?

Ну как же без этого!!!
Надо было очистить площадку под пиломатериалы.Знал, что там валяются плиты ж/б. Ну я же акуратненько. Ага-хрен! Жестий удар,техника остановилась как вкопаная, идем смотреть, что я натворил.
Краем отвала задел плиту, край немного загнуло и лопнала сварка. Страшного ничего нет, но приходят мысли -может усилить?

[Николай Tches]

Усилишь в одном, потом придется усилять еще где нибудь. Еще в советское время прочитал в журнале каком-то, что Волга Газ-24 и значит все послед модификации возят кило 300 лишних. Когда испытывали, что -то там сломалось , и они не мудрствуя лукаво- усилили энту железяку, из-за этого другая железка поломалась  и т.д. Не знаю мож это типа анекдот, вот только как бы и с  тактвоим агрегатом не получилось такоже

[лесник 83]

Приветствую пневмоходчиков-бульдозеристов!
Соорудил тоже отвал на переломку, тему нашёл только сейчас, вона в 2014 году осталась! По-другому кое-что сделал бы, да ладно, вроде работает.

Общий вид отвала


Крепление к чулку волгомоста


Узел крепления основных тяг


Упоры от проворота


Рамка отвала


Отвал прямой


Основные тяги профтруба 50х25х3мм, дополнительные- 20х20х1,5мм. Бочка 1,5мм пополам дл.1,67м, подъём эл. лебёдкой 1,8т. Ширина отвала меньше ширины переломки(2,12м), но вроде для моих целей хватает.
Чтобы по-другому сделал?
- бочку разрезал бы на 3 части для лучшего очищения отвала,
- по низу отвала пропустил бы жёсткую пластину(в поиске),
- транспортёрку подрезать для лучшего вгрызания в снег(выполнимо)
- вилы на осень попробовать навесить вместо отвала для перевозки компоста(в проекте)
Вкратце всё. Какие замечания боссов?
 Ниже видео, первый раз на этом форуме выкладываю, не знаю как правильно, навсякий случай название:" С отвалом по целине снег 40см".
