Вальцы для труб.
« : Май 24, 2020, 23:46:12 pm »
Затеял  вальцы новой системы, небольшие. Трубы закатывать. Племяннику, что то он загорелся поработать руками.

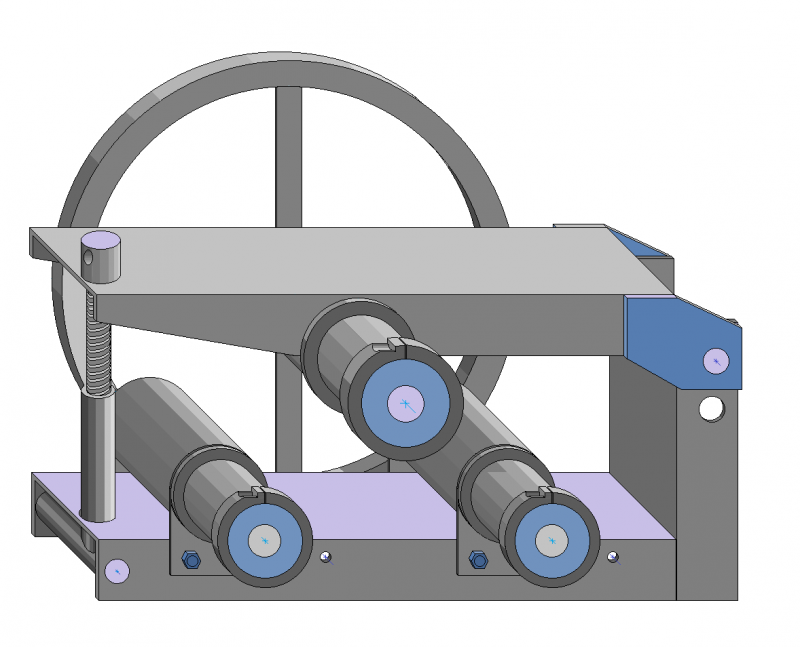

Эскизик общей компоновки.
 Ролики консольной установки, проще трубы заправлять.



 Ну и почин..

Сообщение понравилось: Adler

Оффлайн Leon10010

  • Участник форума
  • *****
  • Сообщений: 742
  • профессион де фуа
  • Имя: Олег
  • Откуда: Жердевка
Вальцы для труб.
« Ответ #1 : Май 25, 2020, 15:29:07 pm »
Примерно таким макаром будет. Не дорисовал немного. Нижние  ролики и домкрат не изобразил.

Оффлайн Leon10010

  • Участник форума
  • *****
  • Сообщений: 742
  • профессион де фуа
  • Имя: Олег
  • Откуда: Жердевка
Вальцы для труб.
« Ответ #2 : Июнь 05, 2020, 14:17:20 pm »
шпиндель собрал


Оффлайн Leon10010

  • Участник форума
  • *****
  • Сообщений: 742
  • профессион де фуа
  • Имя: Олег
  • Откуда: Жердевка
Вальцы для труб.
« Ответ #3 : Июль 13, 2020, 22:04:39 pm »
Понемногу двигается поделка. На сегодня - таким макаром.
Осталось - штурвальчик спаять, винт прижимной и наборы роликов.

Сообщение понравилось: Renegat, votasum

Оффлайн Leon10010

  • Участник форума
  • *****
  • Сообщений: 742
  • профессион де фуа
  • Имя: Олег
  • Откуда: Жердевка
Вальцы для труб.
« Ответ #4 : Июль 31, 2020, 01:08:37 am »

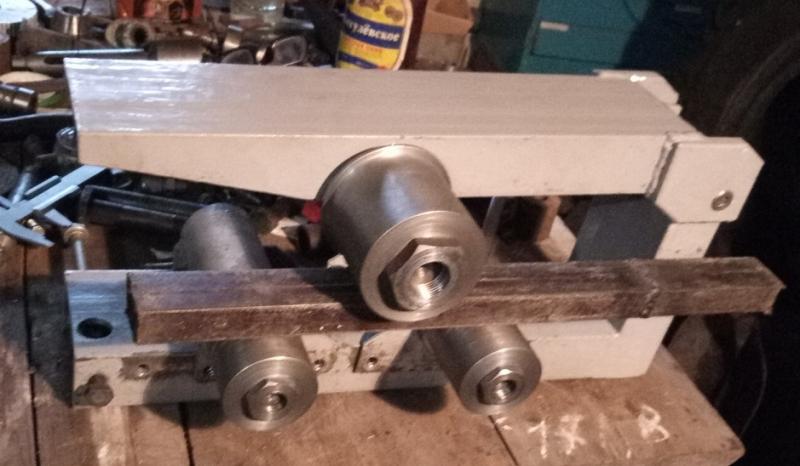

 Ролики для прямоугольного профиля готовы. Профилек на фото- 40х20.
Сообщение понравилось: Adler

Оффлайн Leon10010

  • Участник форума
  • *****
  • Сообщений: 742
  • профессион де фуа
  • Имя: Олег
  • Откуда: Жердевка
Вальцы для труб.
« Ответ #5 : Август 01, 2020, 09:55:20 am »
Винт прижимной внедрил. Попробовал катать без рукоятки-маховичка, за заготовку таскал туда-сюда. Заготовка кончилась неожиданно, палец закатал.  ::cray:::
Сообщение не понравилось: Adler

Оффлайн Leon10010

  • Участник форума
  • *****
  • Сообщений: 742
  • профессион де фуа
  • Имя: Олег
  • Откуда: Жердевка
Вальцы для труб.
« Ответ #6 : Август 03, 2020, 23:11:11 pm »
Ещё немного потрудился. Не мудрствуя лукаво - баранку от мотоколяски пристроил.
Сообщение не понравилось: Adler

Оффлайн Adler

  • Участник форума
  • *****
  • Сообщений: 1119
  • Имя: Юрий
  • Откуда: добрянка
Вальцы для труб.
« Ответ #7 : Август 03, 2020, 23:21:27 pm »
Винт прижимной внедрил. Попробовал катать без рукоятки-маховичка, за заготовку таскал туда-сюда. Заготовка кончилась неожиданно, палец закатал.  ::cray:::

Сорри , промазал , плюс ставил  ::crazy:::

Оффлайн Leon10010

  • Участник форума
  • *****
  • Сообщений: 742
  • профессион де фуа
  • Имя: Олег
  • Откуда: Жердевка
Вальцы для труб.
« Ответ #8 : Август 04, 2020, 01:01:13 am »
Сорри , промазал , плюс ставил
Да и минус сойдет. Чтоб пальцы не сувать куда не надо.  ::cheesy:::

Оффлайн Юрич

  • Участник форума
  • *****
  • Сообщений: 2687
  • ВТС Рэмо-сервис 1965
  • Имя: Геннадий
  • Откуда: Тольятти
  • Техника: ВАЗ-11174 Лада-Калина Универсал
Вальцы для труб.
« Ответ #9 : Август 04, 2020, 01:53:01 am »
Leon10010, давай, осторожней!
« Последнее редактирование: Август 04, 2020, 01:57:12 am от Юрич »
