Вездеходы с шарнирно-сочлененной рамой / Как построить перелому на мостах "Сузуки джимни"?

« Последний ответ от Тalgat-53 Сегодня в 11:24:47 »

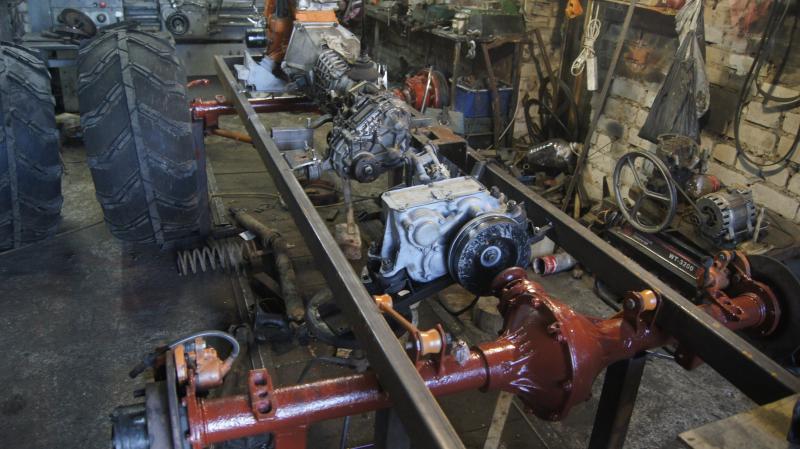

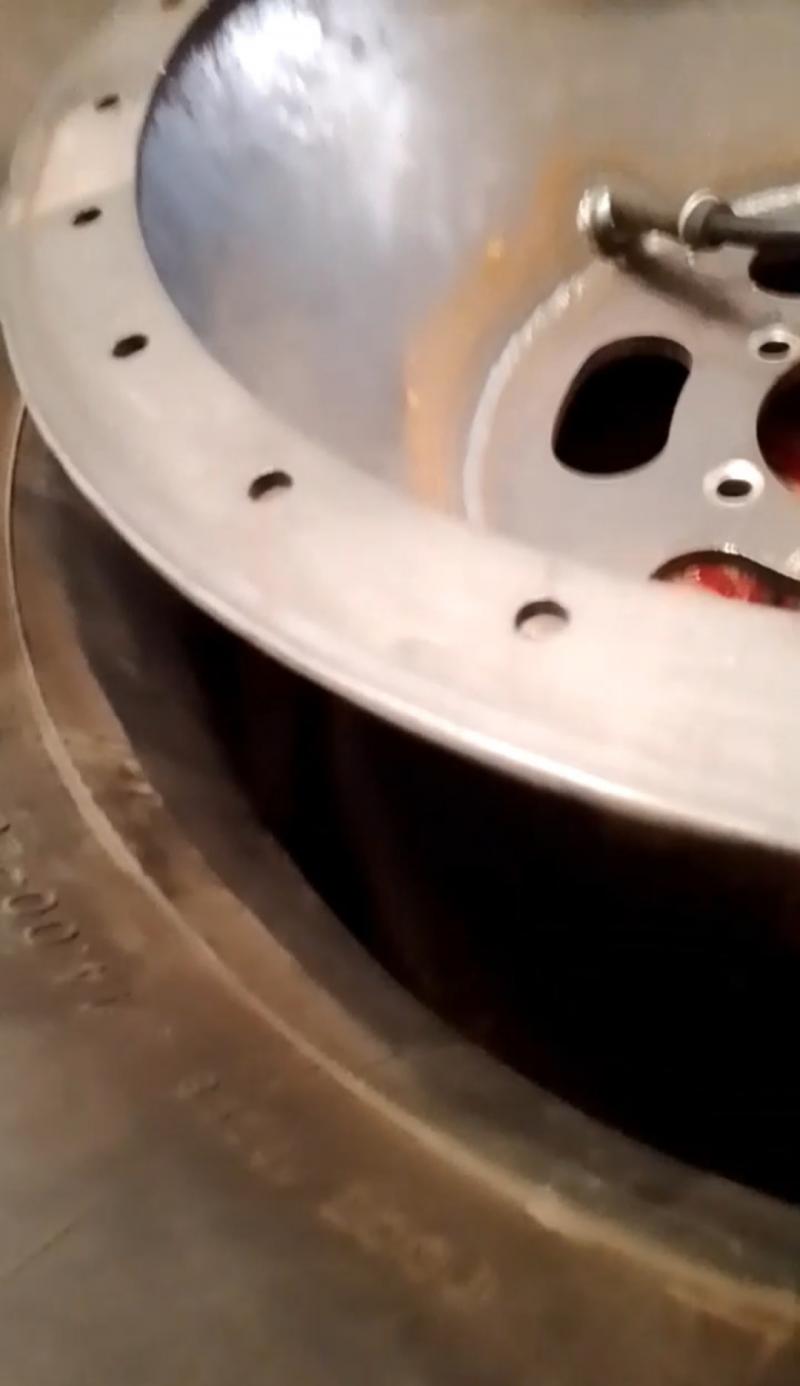

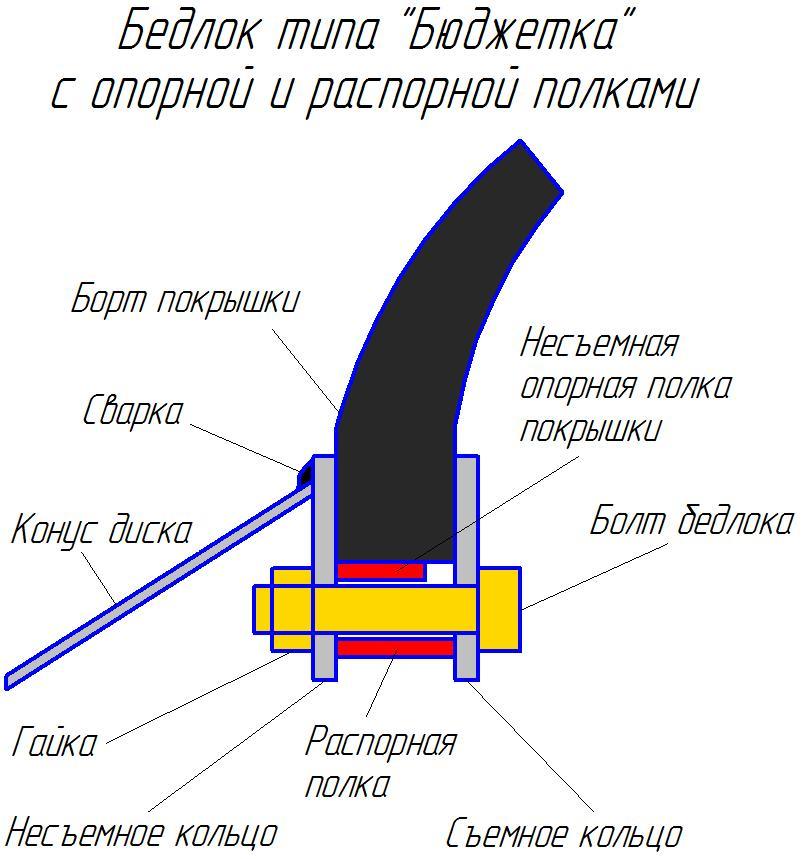

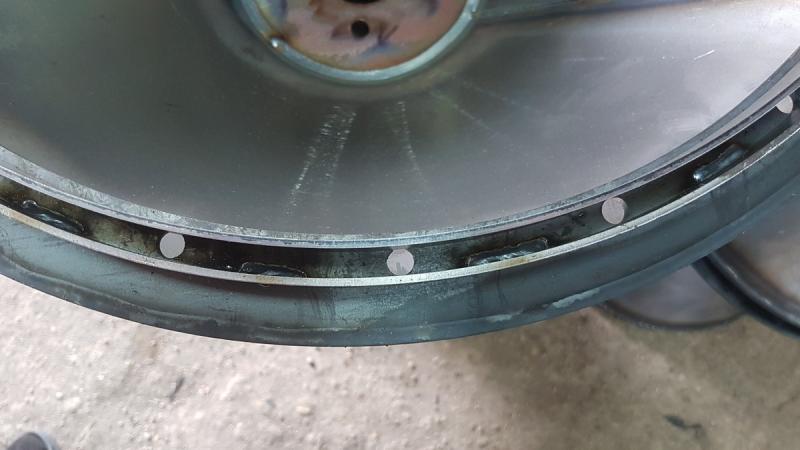

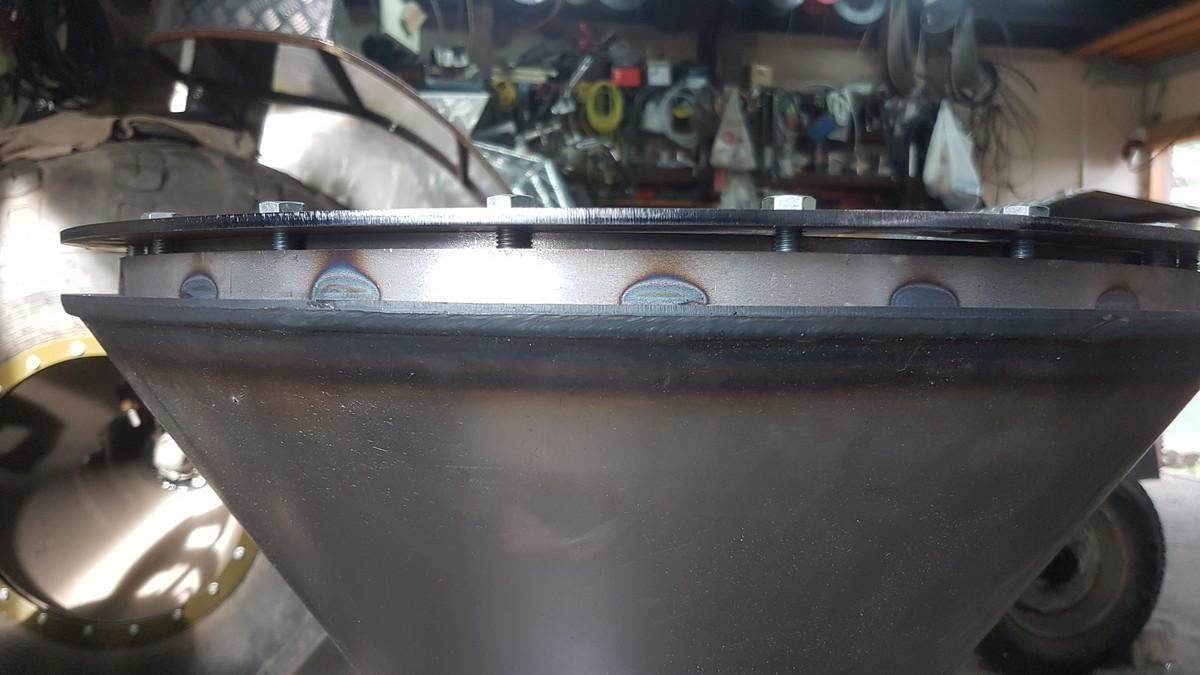

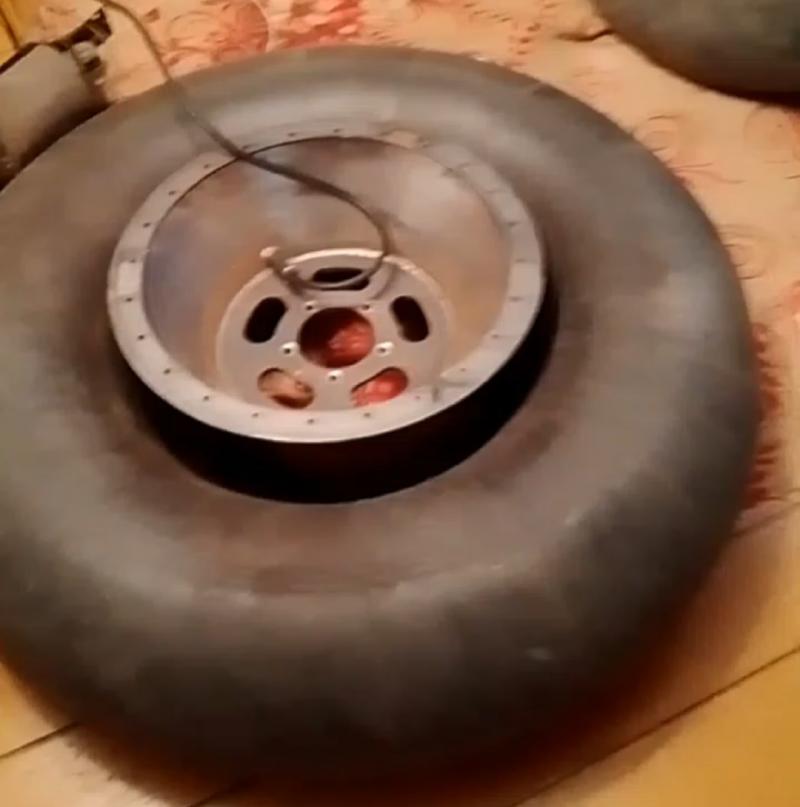

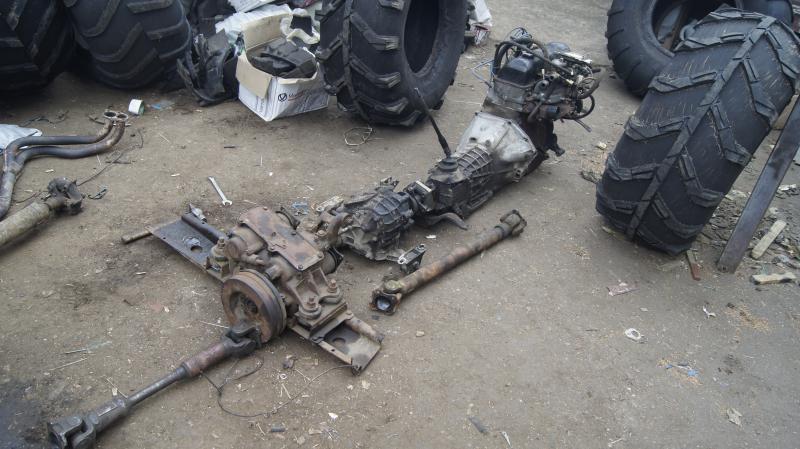

Всем , здравствуйте! Вот созрел до постройки переломки. Есть колеса 1100х400мм, Свердловска под мосты УАЗ. Мосты Сузуки джимни, ПЧ 5,3. КПП от ВАЗ 2110, двигатель Лифан 20 л.с.

Еще бы условия эксплуатации знать. И ожидаемый вес.
 Вариантов на форуме много для почти копирования - Павла Астерикса, мои "Крабик" и "Краб", да и другие.

12

Вездеходы с шарнирно-сочлененной рамой / Как построить перелому на мостах "Сузуки джимни"?

« Последний ответ от Ленский Сегодня в 11:24:32 »

Посмотрел таблицу рабочих углов кардана и шарикового шруса. Максимальный угол кардана 18-20 гр ,
шруса 45-50, критический угол кардана 30-36 гр, шруса 70 гр. При этом ШРУС, в отличие от кардана, сохраняет равномерное вращение. Попробую скомпоновать и посмотреть углы.

13

Вездеходы с шарнирно-сочлененной рамой / Как построить перелому на мостах "Сузуки джимни"?

« Последний ответ от лесник 83 Сегодня в 10:21:55 »

Второй вариант мне нравится больше. В плане компановки, развесовки , вращения вала двигателя.

Мне нравится первый вариант, потому как на нём ездил, конечно на симметричных мостах. Это заднемоторная компоновка, варик, кпп на задней полураме. В плане развесовки, при спуске на воду меньше риска хапнуть воды двигателем. На передке- кабинет, рулевое, подумать о возможности разместить пассажира. Не без минусов конечно: меньший по объёму кузов, некие проблемы кулисы кпп, охлаждение чуток слабее. А с такими джимми мостами хоть одна проблема угла кардана ЗМ будет не беспокоить. А на передок.. выправить углы кардана- может уж подумать о редукторе 1/1? А чтоб не просто так возился некий редуктор- разместить на нём трансмиссионный(стояночный) тормоз.
Конечно это фсё фантазии из СС. Как всё агрегаты разместятся? На месте думать и решать.

14

Вездеходы с шарнирно-сочлененной рамой / Как построить перелому на мостах "Сузуки джимни"?

« Последний ответ от лесник 83 Сегодня в 09:54:51 »

Если мост едет вперёд "задним ходом" это критично?

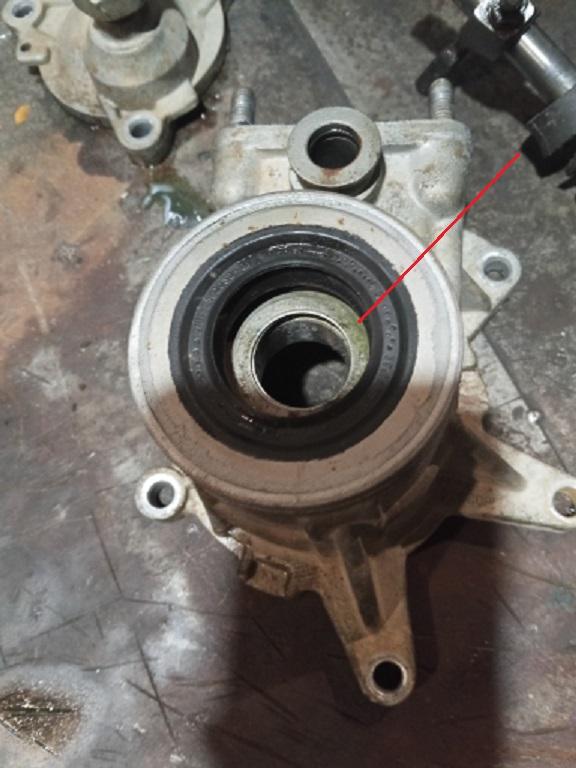

Переломки так и ездят в большинстве. Возможна отпотина масла у хвостовика.

15

Вездеходы с шарнирно-сочлененной рамой / Как построить перелому на мостах "Сузуки джимни"?

« Последний ответ от Ленский Сегодня в 09:07:31 »

Если мост едет вперёд "задним ходом" это критично?
На джимнике скорее всего передний мост имеет зеркальное положение редуктора, надо будет у соседа глянуть.

16

Вездеходы с шарнирно-сочлененной рамой / Как построить перелому на мостах "Сузуки джимни"?

« Последний ответ от лесник 83 Сегодня в 08:19:53 »

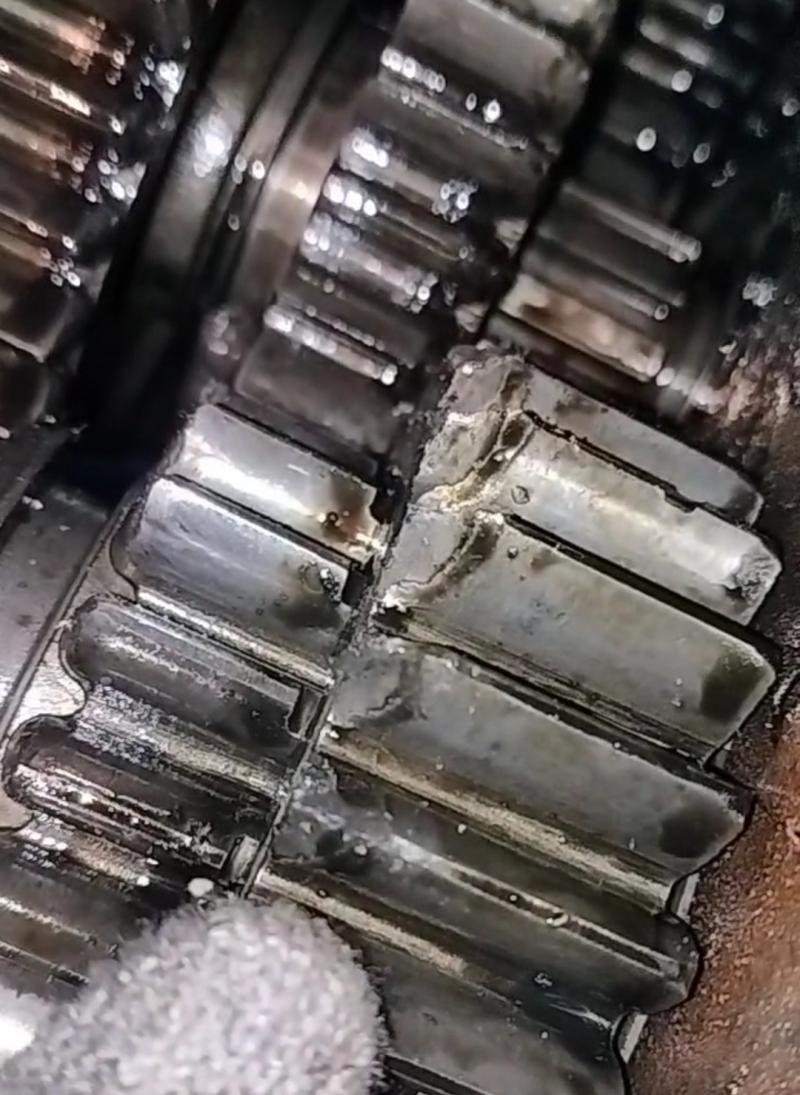

Вот только не знаю, есть ли разница, куда будет вращаться входящий вал КПП.

Туда, куда его будет вращать двигатель. А у него вращение влево (смотреть со стороны к\вала. Вариатор вращение не поменяет, кпп будет штатно вращаться вправо (со стороны первичного вала. А вот один из мостов будет "ехать" задним ходом.
Диапазон скоростей схемы 1,75/48 км/ч на метровых колёсах пока потянет. После перехода на большие колёса (а он потребуется неминуемо  ), нет. Придётся с ГП кпп заниматься.
Сафарик так сафарик... будет чего пообсуждать потом  Ведомый лучше тайговский, чтоб не обсуждать.

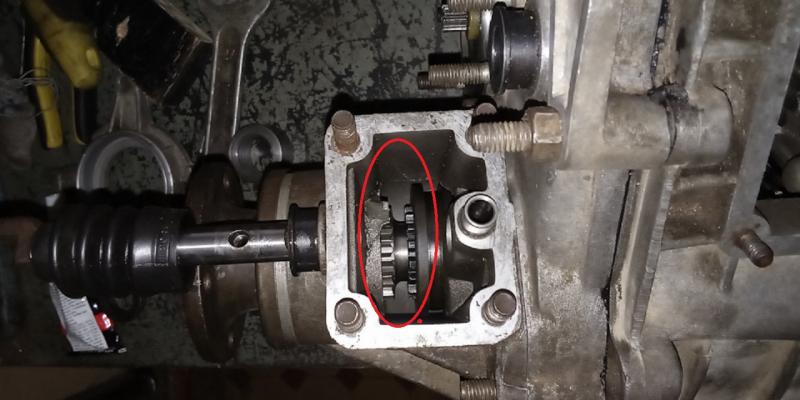

Шрус или крестовина на кпп? И оба варианта жить будут. Вон на акпп крестовина и обороты испытывает ещё и греется сотню градусов (дай ей бог здоровья!).
А вот несимметричность мостов  На Джимми он как решён?

17

Вездеходы с шарнирно-сочлененной рамой / Как построить перелому на мостах "Сузуки джимни"?

« Последний ответ от Ленский Сегодня в 07:29:48 »

В принципе можно обойтись и без кардана, поставив двигатель за водителем , т.е. ведомый шкив вариатора будет прямо на коробке.

18

Вездеходы с шарнирно-сочлененной рамой / Как построить перелому на мостах "Сузуки джимни"?

« Последний ответ от Ленский Сегодня в 07:21:52 »

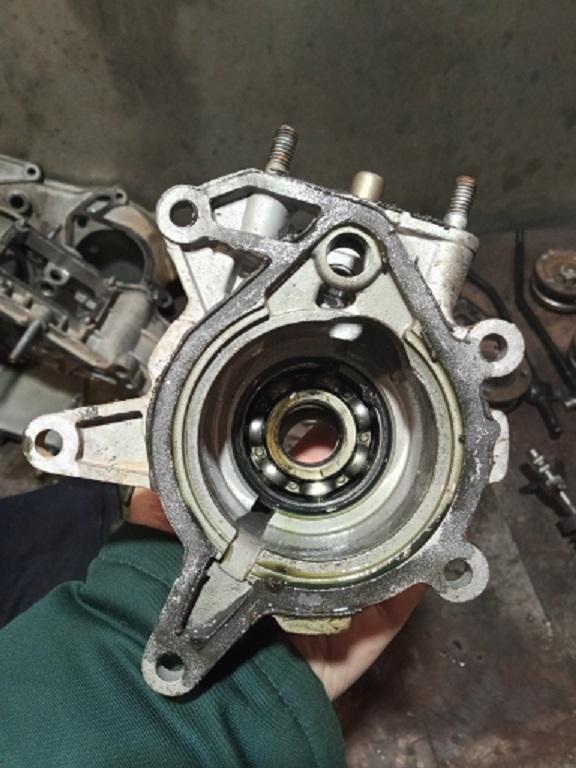

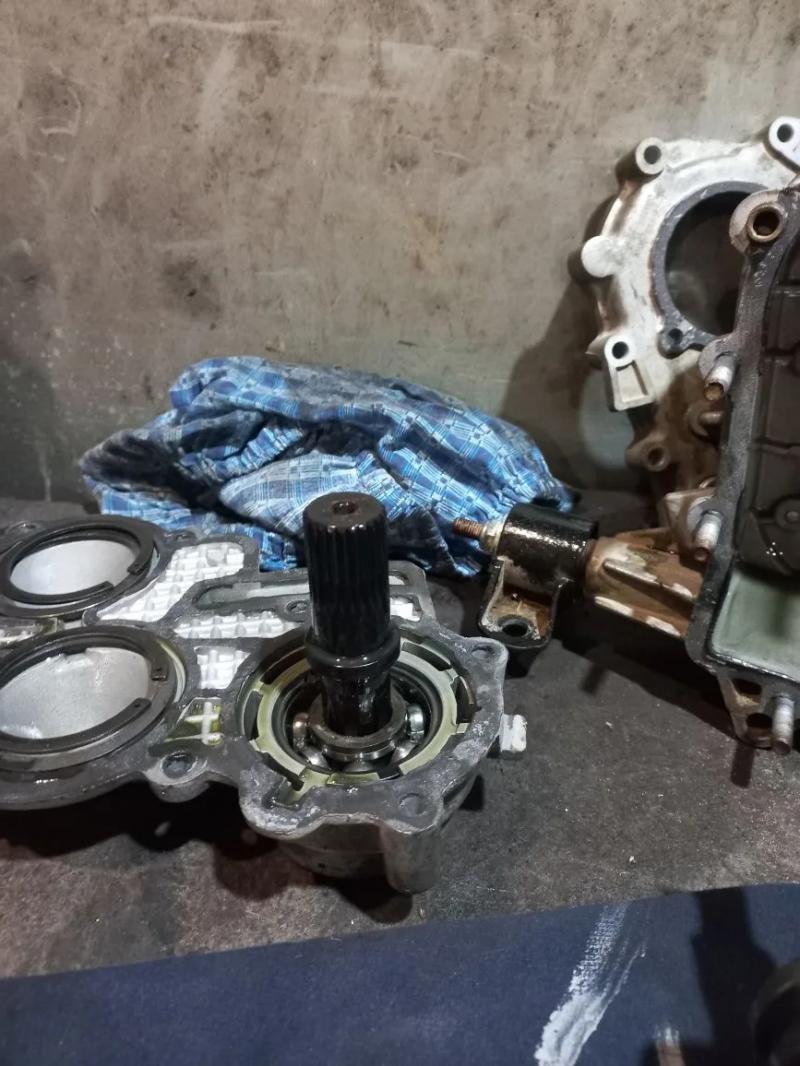

При втором варианте встанет вопрос, как передать вращение с ведомого шкива вариатора на вал КПП? Если использовать кардан,  как долго будут жить крестовины, если в среднем обороты будут от 1800- 2500, а в благоприятных условиях при выходе вариатора на прямую передачу и все 3800 об/ мин.

19

Вездеходы с шарнирно-сочлененной рамой / Как построить перелому на мостах "Сузуки джимни"?

« Последний ответ от Ленский Сегодня в 07:14:54 »

Второй вариант мне нравится больше. В плане компановки, развесовки , вращения вала двигателя.

20

Вездеходы с шарнирно-сочлененной рамой / Как построить перелому на мостах "Сузуки джимни"?

« Последний ответ от Ленский Сегодня в 07:00:35 »

Второй вариант.КПП стоит у узла перелома и делит угол по сути пополам, плюс, минус.
Вот только не знаю, есть ли разница, куда будет вращаться входящий вал КПП.
